Практическая работа №3
Изучение новых модулей мультиплексора FlexGain A155.
Цель работы: Научиться устанавливать сменные модули в мультиплексор FlexGain A155 на программном уровне. Закрепить
теоретический материал о сменных модулях мультиплексора FlexGain A155.
Литература:
- Руководство по эксплуатации мультиплексора «FlexGain А155».
- Слепов Н. Н. Современные технологии цифровых и оптоволоконных сетей связи, М., Радио и связь, 2000.
- Семенов А. Б. Волоконная оптика в локальных и корпоративных сетях связи, М., КОМПЬЮТЕР ПРЕСС, 1998.
- Скляров О. К. Волоконно-оптические сети и системы связи, М., СОЛОН-Пресс, 2004.
- Иоргачев Д. В. Бондаренко О. В. Волоконно-оптические кабели и линии связи, М., ЭКО-ТРЕНДЗ, 2002.
Подготовка к работе: Повторить теоретический материал; Подготовить бланк отчета:
- титульный лист;
- цель работы.
Оборудование рабочего места:
- мультиплексор FlexGain A155;
- персональный компьютер.
Задание:
- выполнить требование ТБ;
- изучить описание практической работы;
- выполнить пункт 6;
- сделать выводы о проделанной работе;
- оформить отчет.
Техника безопасности
Перед началом выполнения практической работы ознакомиться с требованиями по технике безопасности, схемой и напряжением питания и
измерительных приборов:
- сетевые розетки, от которых питается компьютер, должны соответствовать вилкам кабелей электропитания компьютера;
- запрещается использовать в качестве заземления водопроводные и газовые трубы, радиаторы и другие узлы парового отопления;
- запрещается во время работы компьютера отключать и подключать разъемы соединительных кабелей;
- запрещается снимать крышку системного блока и производить любые операции внутри корпуса до полного отключения системного блока от
электропитания;
- запрещается разбирать монитор и пытаться самостоятельно устранять неисправности (опасные для жизни высокие напряжения на элементах схемы
монитора сохраняются длительное время после отключения электропитания);
- запрещается закрывать вентиляционные отверстия на корпусе системного блока и монитора посторонними предметами во избежание перегрева
элементов, расположенных внутри этих устройств;
- повторное включение компьютера рекомендуется производить не ранее, чем через 20 секунд после выключения;
- ни при каких обстоятельствах не направлять открытый разъем источника оптического излучения, а также подключенного оптического шнура в
глаза и на одежду окружающим;
- сборка схем и подключение измерительных приборов к источникам питания макета осуществляется при выключенных источниках питания;
- перед включением преподаватель (лаборант) должен проверить правильность сборки схем;
- после окончания практической работы приборы должны быть обесточены.
Порядок выполнения работы:
- выполнить требования ТБ;
- включить питание мультиплексоров;
- включить компьютер;
- двойным щелчком мыши запустить Internet Explorer;
- в адресном окне вписать адрес подключенного мультиплексора, нажать клавишу Enter. Появляется окно мультиплексора с приглашением ввода
пароля (пароль вводить не нужно);
- нажать кнопку
, на экране появится три окна: верхнее окно – поле главного меню, среднее окно – поле подменю,
нижнее окно – поле графического меню;
- щелкнуть мышью по любому из свободных слотов (А, В или С);
- в поле подменю выбрать меню Expected Card, появится следующее окно, с названием устанавливаемых модулей:
- поставьте флажок на ADRIC 1.1, затем нажмите , а затем Reload;

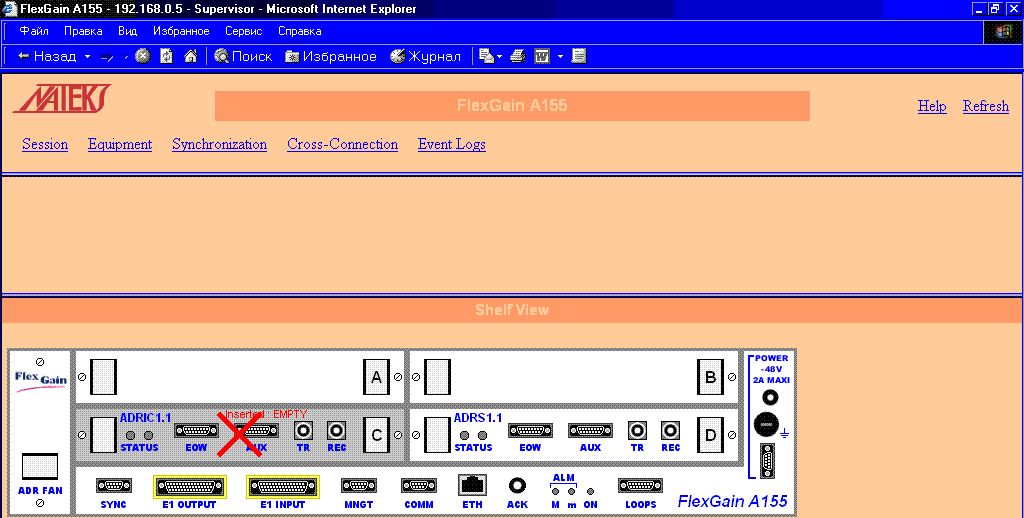

- вернитесь на первую страницу, и нажмите на Refresh, появится следующее окно:
(модуль будет перечеркнут, и появится надпись EMPTY – отсутствует, т. к. он не установлен на мультиплексоре);
- зарисуйте этот модуль в отчет;
- снова щелкните мышью по этому слоту и выберете меню Expected Card, установите флажок на ADR 21 E 120, нажмите ,

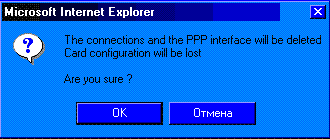

появится надпись
нажмите ОК, а затем Reload;
- вернитесь на первую страницу, и нажмите Refresh (обновить), появиться следующее окно:
- зарисуйте модуль в отчет;
- повторите пункты 6.12 – 6.14, но выберете из перечня оборудования ADRLAN 1, а затем ADRE 3 DS 3, зарисуйте их в отчет;
- закрыть все окна, выключить питание компьютера и мультиплексора;
- оформить отчет.
Приложение
Порт Ethernet на модуле FG A155 LAN1
Порт «ЕТН»:
Порт Ethernet работает на скоростях 10 или 100 Мбит/с в полудуплексном или дуплексном режиме с
динамической адаптацией скорости порта.
Тип разъема RJ48 (экранированный RJ45).
Замечание: два светодиода соединены с портом «ЕТН»:
- диод зеленого цвета :индикатор состояния трафика;
- диод желтого цвета :индикатор состояния соединения.
Электрические характеристики интерфейса в соответствии с IEEE 802.3D.
Порты 34/45 Мбит/с на модуле FG A155 T3/DS3
Порты 34/45 Мбит/с (ТR и REC):
Порты компонентных плезиохронных потоков 34 Мбит/с и 45 Мбит/с соответствует рекомендации ITU-T G.703
| Битовая скорость | 34,368 Мбит/с или 44,736 Мбит/с; |
| Код | HDB3 (34,368 Мбит/с) или В3ZS (44.736 Мбит/с);
|
| Импеданс | 75 Ом; |
| Тип разъема | BNC. |
Порты 21х2 Мбит/с на модуле FG A155 Trib 21x2
Доступ к компонентным потокам 21х2 Мбит/с обеспечивается через порты «G.703 INPUT» и «G.703 OUTPUT» модуля FG A155 Trib 21x2.
Аналогичные порты реализованы на передней панели базового мультиплексора.
Содержание отчета:
- Цель работы.
- Рисунки сменных модулей ADRIC 1.1, ADR 21 E 120, ADRLAN 1, ADRE 3DS 3.
- Выводы о проделанной работе.
Контрольные вопросы зачета:
- Назначение порта ETHERNET (LAN 1)?
- Назначение портов TR и REC-модуля 3DS3, их характеристики?
- Назначение портов «Е1 INPUT» и «Е1 OUTPUT» модуля 21Е120?
