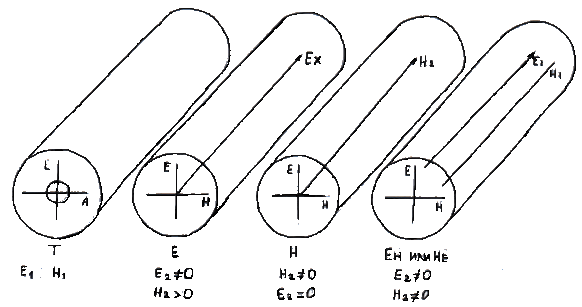

Т – поперечная электромагнитная Enm – электрическая волна Hnm – магнитная волна Henm и
Ehnm – гибридные, смешанные волны(рис 6)
[ Список тем] страницы темы: [1] [2] [3]
Для связи со светодиодом используются видимые лучи ( = 0.4-0.75мкм)и
ближний диапазон
инфракрасных лучей (0,85-1,3-1,55 до 4-6мкм) Существуют волны следующих классов:
Т – поперечная электромагнитная Enm – электрическая волна Hnm – магнитная волна Henm и
Ehnm – гибридные, смешанные волны(рис 6)
Тип волны или по другому мода, определяет сложность структуры, т.е. числом максимумов и минимумов поля в поперечном сечении. Мода обозначается двумя числовыми индексами – n и m. Индекс n – означает например, в круглых волноводах число изменений поля по периметру волновода, индекс m – число изменений поля по диаметру.
Волна Т содержит лишь поперечные составляющие поля E1H1, она существует в двух проводных линиях передачи. Электрические и магнитные волны несимметричного типа Henm и Ehnm возбуждаются в металлических волноводах. В волоконных светодиодах могут существовать два типа волн, симметричные(Eom и Hom) и несимметричные – гибридные (Henm и Ehnm), где n- число изменений поля по периметру, m – число изменений поля по диаметру. Симметричные электрические и магнитные волны (Eom и Hom) имеют круговую симметрию(n=0)
По волоконным световодам возможна передача двух видов лучей: меридиональных и косых. Меридиональные лучи расположены в плоскости проходящей через ось световода (волокна). Косые лучи не пересекают ось световода и проходят по сложной траектории. Меридиональным лучам соответствуют симметричные электрические (Eom ) и магнитные (Hom) волны, косым лучам - несимметричные гибридные волны(Henm и Ehnm).
Направляемые волны(НВ) (волны сердцевины) – это основной тип волны,
распространяющийся по световоду. Здесь вся энергия сосредоточена внутри сердцевины
световода и обеспечивает передачу информации. Н- волны образуются при вводе лучей в торец
световода и обеспечивает передачу информации. Н – волны возбуждаются при вводе лучей в
торец световода под углом большим угла отражения
(
> 0в)
т.е. в пределах апертурного угла.
Излучаемые волны(ИВ)(пространственные волны) возникают при вводе под углом меньшим
угла полного отражения (> 0B) т.е. в не апертуры.
Здесь вся энергия уже в начале линии излучается в окружающее пространство и не
распространяется вдоль световода(связанно с дополнительными потерями энергии).
Промежуточное положение занимают вытекающие волны (ВВ)
(волны оболочки). Здесь энергия частично распространяется вдоль световода, а часть ее
переходит в оболочку и излучается в окружающее пространство. Вытекающие волны образуются
прежде всего за счет косых лучей и кривизны поверхности раздела сердцевины и оболочки.

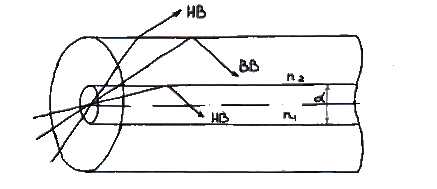

Излучаемые и вытекающие волны - это паразитные волны, из-за этих волн возникают
переходные влияния и помехи в соседних световодах. Различные виды волн представлены
на рис. 7
1) перечислите классы волн
2) как возникают ИВ
3) как распределяется энергия в ВВ
