Пассивные оптоэлектронные компоненты.
Оптические пресс-коммутаторы и аттенюаторы.

Аттенюаторы используются с целью уменьшения мощности входного оптического сигнала. Такая необходимость может возникнуть как при передаче цифрового, так и аналогового сигнала. При цифровой передаче большой уровень способен привести к насыщению приемного оптоэлектронного модуля. При передаче аналогового сигнала чрезмерно высокий уровень приводит к нелинейным искажениям и ухудшению изображения. По принципу действия аттенюаторы бывают переменные и фиксированные.

Переменные аттенюаторы допускают регулировку величины затухания в пределах 0-20 дБ для многомодовых и одномодовых волокон с точностью установки величины затухания 0,5 дБ. Регулировка достигается путем изменения величины воздушного зазора.

Фиксированные аттенюаторы имеют установленное изготовителем значение затухания, величина которого может составлять 0, 5, 10, 15 или 20 дБ. Затухание может вноситься посредством воздушного зазора фиксированной величины, или посредством специального поглощающего фильтра, встроенного в аттенюатор. В последнем случае значительно уменьшается обратное отражение, поскольку фильтр имеет близкий к волокну показатель преломления, что сильно уменьшает обратное френелевское рассеяние.

Доступны разнообразные исполнения аттенюаторов: аттенюаторы-шнуры, аттенюаторы-розетки, аттенюаторы-FM розетки. Аттенюаторы-шнуры оконцовываются с обеих сторон стандартными соединителями (ST, SC или FC). Затухание в шнуре обеспечивается благодаря специальному волокну. Аттенюаторы-розетки бывают как переменные (с регулируемым воздушным зазором), так и фиксированные (с нерегулируемым воздушным зазором или фильтром). Аттенюаторы-FM розетки, рис.12, устанавливаемые между стандартной переходной розеткой и оптическим соединителем, обычно выпускаются с фиксированным набором значений затухания 5, 10, 15 и 20 дБ (затухание обеспечивается либо нерегулируемым воздушным зазором, либо фильтром).

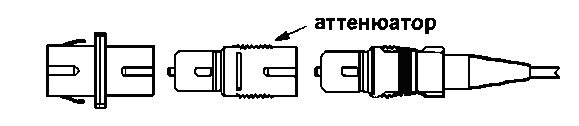

Рис.12 Внешний вид аттенюатора - FM розетки стандарта SC

Коммутатор - DXC синхронной сети позволяет установить связи между различными каналами, ассоциированными с определенными пользователями сети, путем организации полупостоянной (временной) перекрестной связи, или кросс-коммутации, между ними. Возможность такой связи позволяет осуществить маршрутизацию в сети SDH на уровне виртуальных контейнеров VC-n, управляемую сетевым менеджером (управляющей системой) в соответствии с заданной конфигурацией сети.

Физически возможности внутренней коммутации каналов заложены в самом мультиплексоре SDH, что позволяет говорить о мультиплексоре как о внутреннем или локальном коммутаторе. На рис.13 например, менеджер полезной нагрузки может динамически изменять логическое соответствие между трибным блоком TU и каналом доступа (трибным интерфейсом), что равносильно внутренней коммутации каналов. Кроме этого, мультиплексор, как правило, имеет возможность коммутировать собственные каналы доступа, (рис14), что равносильно локальной коммутации каналов. На мультиплексоры, например, можно возложить задачи локальной коммутации на уровне однотипных каналов доступа, т.е. задачи, решаемые концентраторами (рис.14).

Все это говорит о возможности распределенного управления процессом коммутации в узлах сети SDH. Однако эти возможности в большинстве своем ограничены как по числу коммутируемых каналов, так и по типу виртуальных контейнеров VC, доступных для коммутации. Поэтому, в общем случае приходится использовать специально разработанные синхронные коммутаторы - SDXC, осуществляющие не только локальную, но и общую или проходную (сквозную) коммутацию высокоскоростных потоков (34 Мбит/с и выше) и синхронных транспортных модулей STM-N (рис.15). Важной особенностью таких коммутаторов является отсутствие блокировки других каналов при коммутации, когда коммутация одних групп TU не накладывает ограничений на процесс обработки других групп TU. Такая коммутация называется неблокирующей.



Рис.13 Мультиплексор ввода/вывода в режиме внутреннего коммутатора

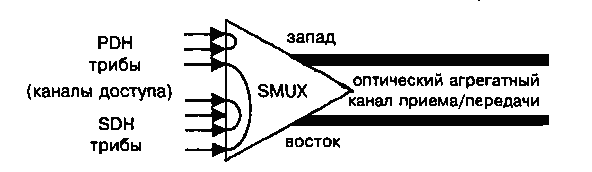

Рис.14 Мультиплексор ввода/вывода в режиме локального коммутатора

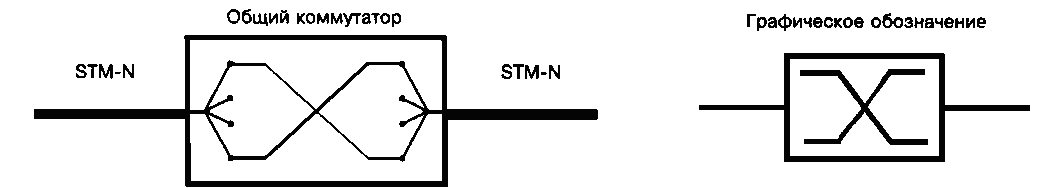

Рис.15 Общий или проходной коммутатор высокоскоростных каналов

Существуют несколько типов коммутаторов SDXC в зависимости от того, какие виртуальные контейнеры они могут коммутировать. Их обозначение в общем случае имеет вид SDXC n/m, где n означает номер виртуального контейнера, который коммутатор может принять на вход, a m - номер максимально возможного уровня виртуального контейнера, который он способен коммутировать. Иногда вместо номера виртуального контейнера m указывают набор коммутируемых виртуальных контейнеров, например, m/p/q. Так например, для уровня STM-1 могут быть указаны следующие ти¬пы коммутаторов:
- SDXC 4/4 - коммутатор, позволяющий принимать и обрабатывать VC-4, или потоки 140 и 155 Мбит/с;
- SDXC 4/3/2/1 - коммутатор, позволяющий принимать VC-4, или потоки 140 и 155 Мбит/с, и обрабатывать VC-3, VC-2 и VC-1, или потоки 34 или 45, 6 и 1,5 или 2 Мбит/с;
- SDXC 4/3/1 - коммутатор, позволяющий принимать VC-4, или потоки 140 и 155 Мбит/с, и обрабатывать VC-3 и VC-1, или потоки 34 или 45 и 1,5 или 2 Мбит/с;
- SDXC 4/1 - коммутатор, позволяющий принимать VC-4, или потоки 140 и 155 Мбит/с, и обрабатывать VC-1, или потоки 1,5 или 2 Мбит/с.

Коммутатор выполняет ряд специфических функций в зависимости от режима работы и состава оборудования, с которым он работает.

Можно выделить шесть различных функций, выполняемых коммутатором. Они иллюстрируются рис.16:
• маршрутизация (routing) виртуальных контейнеров VC, проводимая на основе использования информации в маршрутном заголовке РОН соответствующего контейнера;
• консолидация или объединение (consolidation/hubbing) виртуальных контейнеров VC, проводимая в режиме работы концентратора/хаба;
• трансляция (translation) потока от точки к нескольким точкам, или к мультиточке, (point-to-multipoint), осуществляемая при использовании режима связи «точка-мультиточка»;
• сортировка или перегруппировка (grooming) виртуальных контейнеров VC, осуществляемая с целью создания нескольких упорядоченных, например, по типу контейнеров, потоков VC из общего потока VC, поступающего на коммутатор;
• доступ к виртуальному контейнеру VC (test access), осуществляемый при тестировании оборудования;
• ввод/вывод (drop/insert) виртуальных контейнеров, осуществляемый при работе мультиплексора ввода/вывода



Рис.16 Схемы реализации функций, выполняемых комутатором


КОНТРОЛЬНЫЕ ВОПРОСЫ


1. Назначение и виды аттенюаторов.
2. Возможности использования аттенюаторов.
3. Назначение коммутаторов.
4. Отличительные особенности синхронных коммутаторов (SDXC).
5. Перечислите типы синхронных коммутаторов.
6. Какие функции может выполнять коммутатор?
