Рис.2 Топология «точка-точка», реализованная с использованием ТМ
Топология «последовательная линейная цепь»
[ Список тем] страницы темы: [1] [2] [3]
Для того, чтобы спроектировать сеть в целом, нужно пройти несколько этапов. Это могут быть задачи выбора топологии сети, выбора оборудования узлов сети в соответствии с указанной топологией, формирование сетей управления и синхронизации. Первой из них является задача выбора топологии сети.
Сегмент сети, связывающий два узла А и В, или топология «точка-точка», является наиболее простым примером базовой топологии SDH сети (рис.2). Она может быть реализована с помощью терминальных мультиплексоров ТМ, как по схеме без резервирования канала приема/передачи, так и по схеме со стопроцентным резервированием типа 1+1, использующей основной и резервный электрические или оптические агрегатные выходы (каналы приема/передачи). При выходе из строя основ¬ного канала сеть в считанные десятки миллисекунд автоматически переходит на резервный.
Несмотря на свою простоту, именно эта базовая топология наиболее широко используется при передаче больших потоков данных по высокоскоростным магистральным каналам, например, по трансокеанским подводным кабелям, обслуживающим цифровой телефонный трафик. Эту же топологию используют для отладки сети при переходе к новой более высокой скорости в иерархии SDH, например, с 622 Мбит/с (STM-4) на 2,5 Гбит/с (STM-16) или с 2,5 (STM-16) на 10 Гбит/с (STM-64). Она же используется как составная часть радиально-кольцевой топологии (используется в качестве радиусов) и является основой для топологии «последовательная линейная цепь». С другой стороны, топологию «точка-точка» с резервированием можно рассматривать как вырожденный вариант топологии «кольцо».

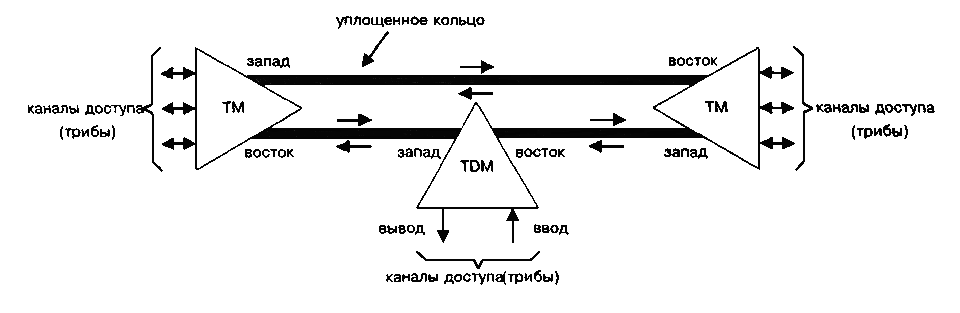

Эта базовая топология используется тогда, когда интенсивность трафика в сети не так велика и существует необходимость ответвлений в ряде точек на линии, где могут вводится и выводиться каналы доступа. Она реализуется с использованием как терминальных мультиплексоров на обоих концах цепи, так и мультиплексоров ввода/вывода в точках ответвлений. Эта топология напоминает последовательную линейную цепь, где каждый мультиплексор ввода/вывода является отдельным ее звеном. Она может быть представлена либо в виде простой последовательной линейной цепи без резервирования, либо более сложной цепью с резервированием типа 1 + 1, как на рис.3. Последний вариант топологии часто называют уплощенным кольцом.
В этой топологии один из удаленных узлов сети, связанный с центром коммутации (например, цифровой АТС) или узлом сети SDH на центральном кольце, играет роль концентратора, или хаба, где часть трафика может быть выведена на терминалы пользователей, тогда как оставшаяся его часть может быть распределена по другим удаленным узлам (рис.4). Ясно, что этот концентратор должен быть активным и интеллектуальным (в терминологии локальных сетей), т.е. быть мультиплексором ввода/вывода с развитыми возможностями кросс-коммутации. Иногда такую схему называют оптическим концентратором (хабом), если на его входы подаются частично заполненные потоки уровня STM-N (или потоки уровня на ступень ниже), а его выход соответствует STM-N. Фактически эта топология напоминает топологию «звезда», где в качестве центрального узла используется мультиплексор SDH.

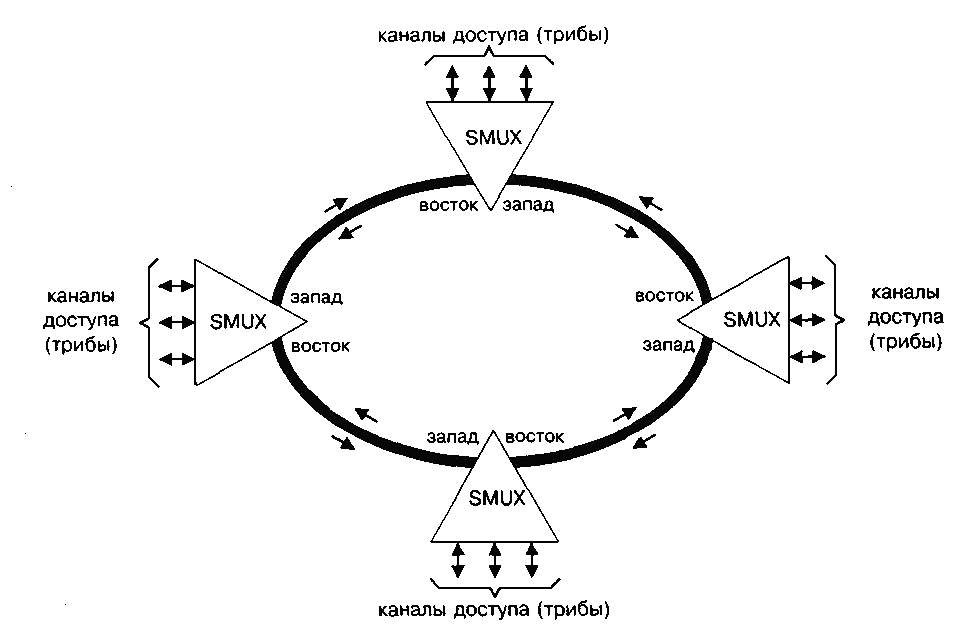

Эта топология, см. рис.5, широко используется для построения SDH сетей первых двух
уровней SDH иерархии (155 и 622 Мбит/с). Основное преимущество этой топологии - легкость
организации защиты типа 1 + 1, благодаря наличию в синхронных мультиплексорах SMUX двух
пар (основной и резервной) оптических агрегатных выходов (каналов приема/передачи):
восток - запад, дающих возможность формирования двойного кольца со встречными потоками
показаны стрелками на рис.5.
Существуют два варианта построения кольцевой топологии: одно - и двунаправленное кольцо. В первом варианте каждый выходной поток направляется вокруг кольца по одной или двум линиям связи. В случае применения двух линий связи, информация передается сразу по обеим линиям, а используется наилучшая по качеству. Однонаправленное кольцо без резервирования применяется в основном в локальных сетях с ненапряженным трафиком. Для построения кольца используются один или два оптических кабеля связи или один-два радиорелейных ствола.
Если кольцо двунаправленное и имеет по одному волокну в каждом направлении, то в этом случае линии связи непосредственно не резервируют. При нормальной работе сети каждый входной поток направляется вдоль кольца по наикратчайшему пути в любом направлении. При возникновении отказа в сети устройства оперативной коммутации, имеющиеся на обоих концах участка, переключают весь поток информации, поступавший на этот участок, в обратном направлении. Реальные транспортные сети строятся с использованием рассмотренных выше топологий. Структура сети может быть изменена путем управления мультиплексорами. Изменение структуры сети называется реконфигурацией сети.
Процедура реконфигурации может быть централизованной и децентрализованной (распределенной). В первом случае необходим сетевой центр управления, который собирает информацию о состоянии сети, принимает решение о реконфигурации и рассылает соответствующие команды на перекроссировку всем узлам. Во втором случае при возникновении отказов на сети цифровые системы оперативного переключения, обмениваясь между собой сообщениями, определяют состояние сети, вырабатывают согласованное решение по реконфигурации сети и реализуют принятое решение.
Кольцевая топология позволяет сети самовосстанавливаться, т.е. быть защищенной от
некоторых характерных типов отказов.
1. Перечислите возможные топологии построения сети SDH.
2. Поясните структуру топологии «точка-точка».
3. Поясните структуру топологии «последовательная линейная цепь».
4. Поясните структуру топологии «звезда».
5. Поясните структуру топологии «кольцо».
